L’utilizzo delle fibre ottiche come sensori e sistemi di misura è una tecnologia in forte sviluppo, che si sta dimostrando versatile e adattabile a molteplici situazioni.

Le fibre ottiche, infatti, possono misurare grandezze diverse a seconda del tipo di trattamento e configurazione.

Tecnopenta, in collaborazione con SMARTEC, ha recentemente realizzato un sistema di monitoraggio delle temperature all’interno di sonde geotermiche.

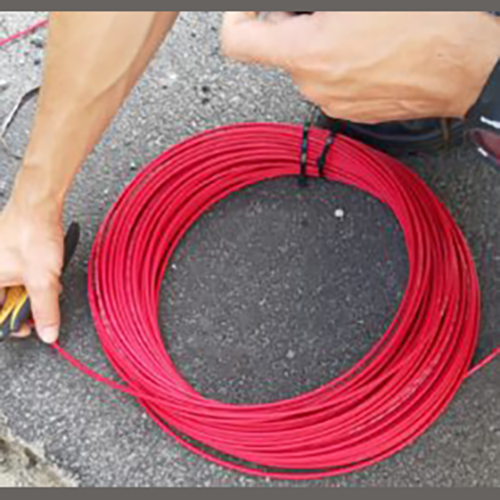

Le fibre ottiche sono state installate direttamente all’interno delle sonde geotermiche e fuoriescono attraverso raccordi stagni progettati e realizzati da Tecnopenta.

Successivamente, le fibre vengono convogliate alla centralina di lettura tramite canalizzazioni interrate.

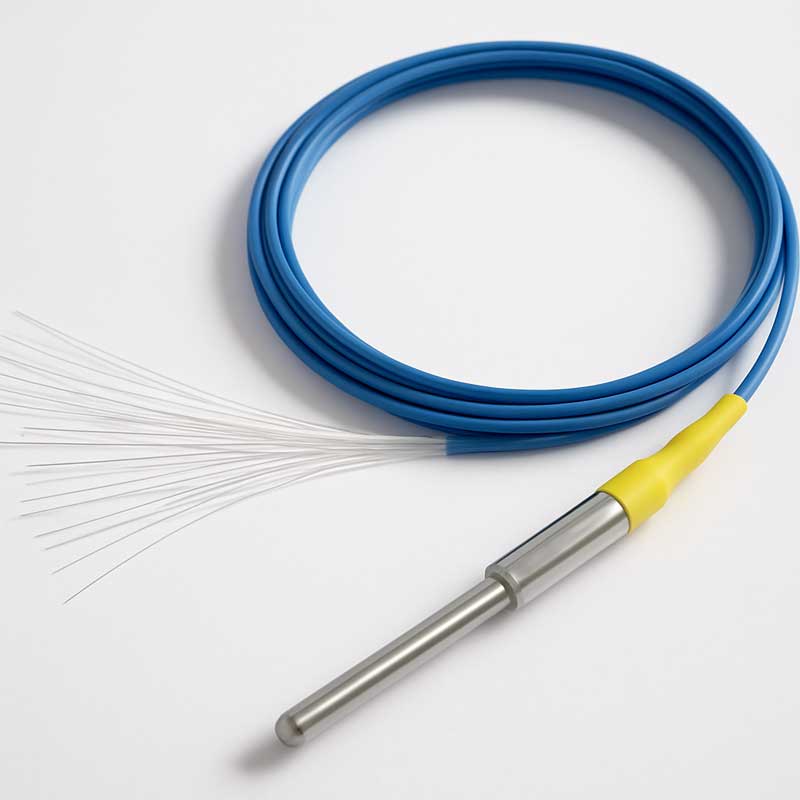

Le fibre ottiche installate reagiscono alle variazioni di temperatura e permettono una misurazione distribuita con frequenza bimetrica sulla verticale, rendendo possibile una precisa profilazione termica della sonda.

Le sonde strumentate hanno lunghezze pari a 100 m e 80 m.

Le fibre ottiche in uscita dalle sonde si uniscono all’interno di apposite scatole di derivazione e raggiungono la centralina attraverso un cavo multipolare appositamente realizzato e dimensionato.

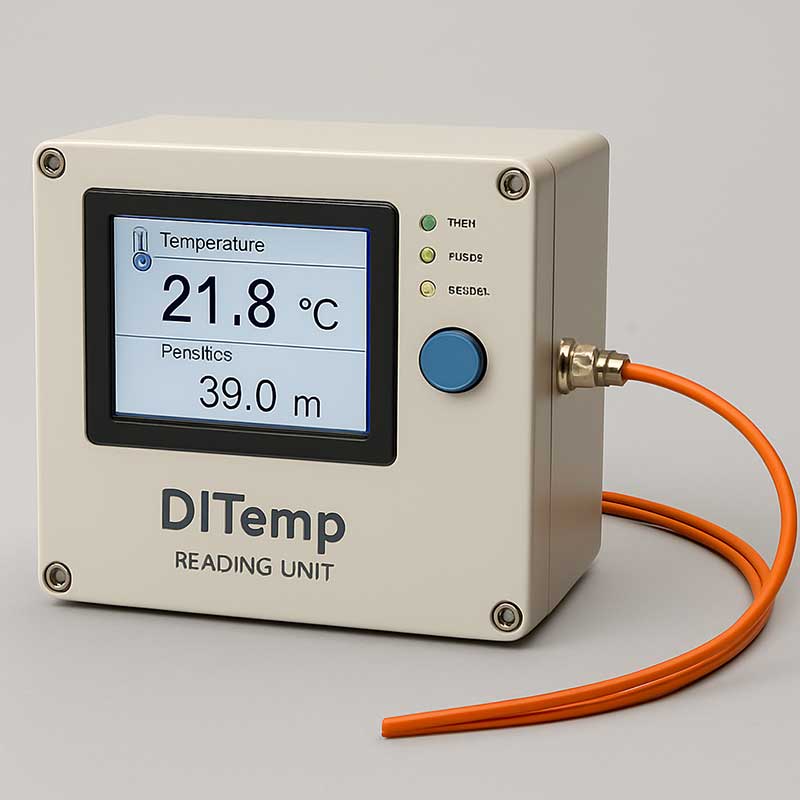

Il compito di leggere, interpretare e memorizzare i dati misurati dai sensori di depressione è affidato a una centralina DiTemp DTS, in grado di discriminare la temperatura su decine di punti di misura lungo la stessa fibra ottica.

Questa unità di lettura garantisce stabilità delle misure nel tempo e consente di effettuare calibrazioni periodiche. È progettata per gestire fibre ottiche con una lunghezza fino a 4 km.

L’interfaccia utente fornita da SMARTEC consente di:

• Configurare il sistema
• Eseguire misure di temperatura
• Modificare il range di misura
• Creare zone di acquisizione
• Impostare intervalli di acquisizione
• Applicare operazioni matematiche di media
• Avviare misure automatiche
• Memorizzare i dati in formato ASCII
