Casi di studio

Il fenomeno del cuneo salino si genera negli ambienti prossimi alle coste. Si manifesta quando l'acqua marina, ad alto contenuto di sale, penetra nella falda acquifera continentale, estendendosi anche per distanze rilevanti. Questo evento idrogeologico è fonte di importanti problematiche che possono compromettere i sistemi di approvvigionamento idrico sia per l'agricoltura che per il consumo umano.

Tecnopenta supporta da anni grandi realtà impegnate nella gestione delle risorse idriche, attraverso l’installazione e la manutenzione di sistemi di monitoraggio automatico di parametri come la conducibilità e il livello di fiumi e canali.

L’installazione di sensoristica ambientale richiede un’attenta pianificazione. Il primo aspetto da considerare è il luogo di installazione: si preferiscono anse o rientranze delle sponde per proteggere le sonde idrologiche da piene o urti causati da materiali trasportati dalla corrente.

È fondamentale evitare zone soggette a ristagno idrico, poiché i parametri chimico-fisici rilevati potrebbero non rappresentare correttamente l’intero corpo idrico interessato.

Un secondo elemento critico è la protezione delle sonde: queste devono essere immerse in modo stabile, ma la variabilità della corrente fluida può causare urti o spostamenti dannosi.

Infine, è necessario garantire un accesso semplice e veloce ai dati rilevati. Ciò comporta una valutazione attenta delle richieste energetiche delle apparecchiature, spesso installate in zone remote non servite dalla rete elettrica.



Il Caso studio: installazione di sonde di conducibilità su argini fluviali in assenza di strutture o manufatti a cui agganciarsi.

Predisposizione dei punti di misura per il monitoraggio della conducibilità

Durante il mese di agosto 2022, in un periodo particolarmente siccitoso, Tecnopenta ha installato la prima parte di un sistema di monitoraggio esteso che coinvolge i più grandi fiumi dell’area veneta.

In particolare, sono stati installati tre sistemi automatici di rilevamento della conducibilità, dislocati su un unico corso d’acqua naturale e posizionati a diverse distanze dalla foce.

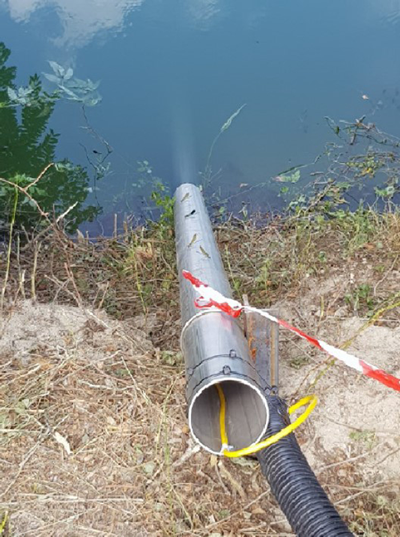

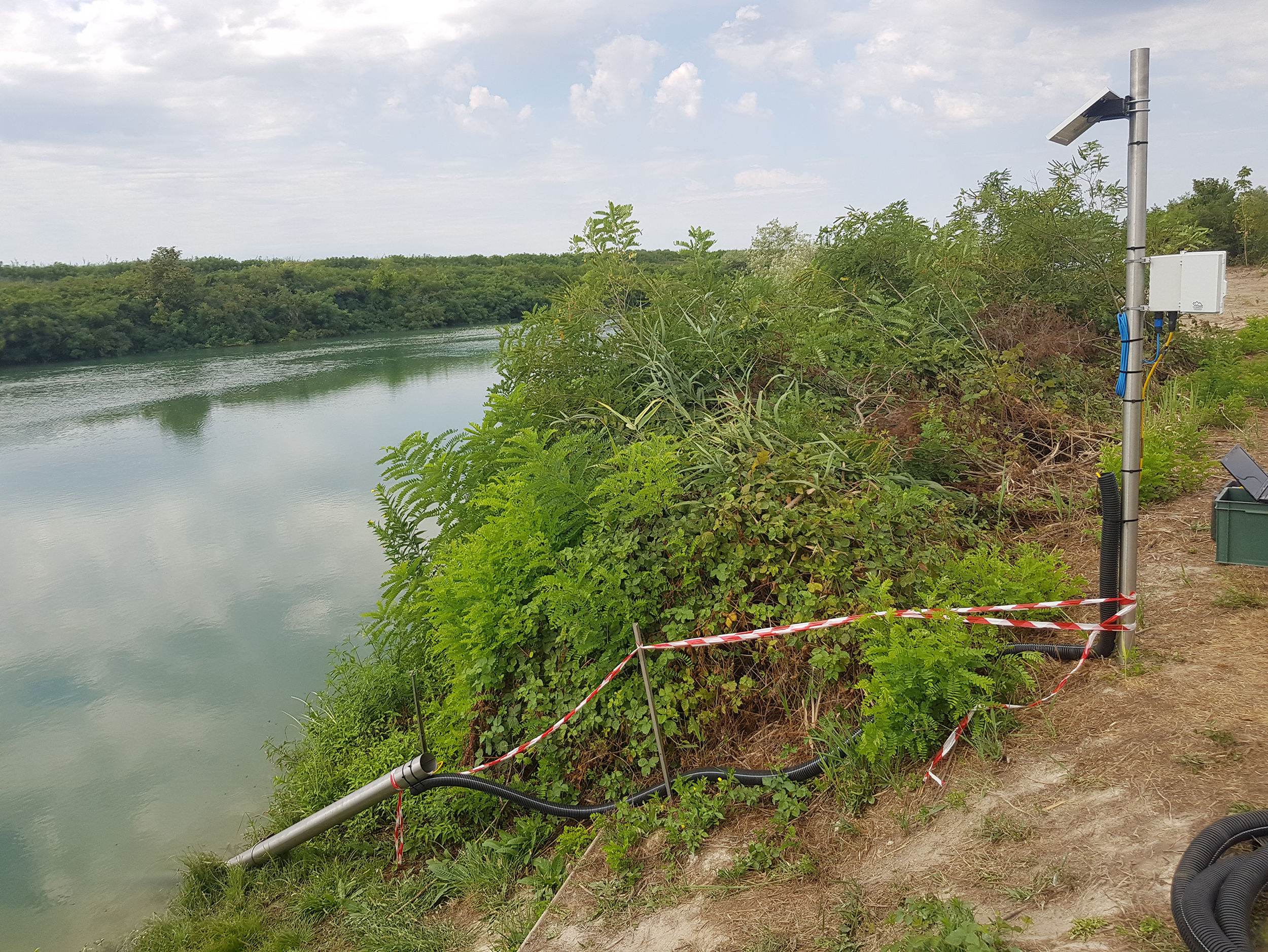

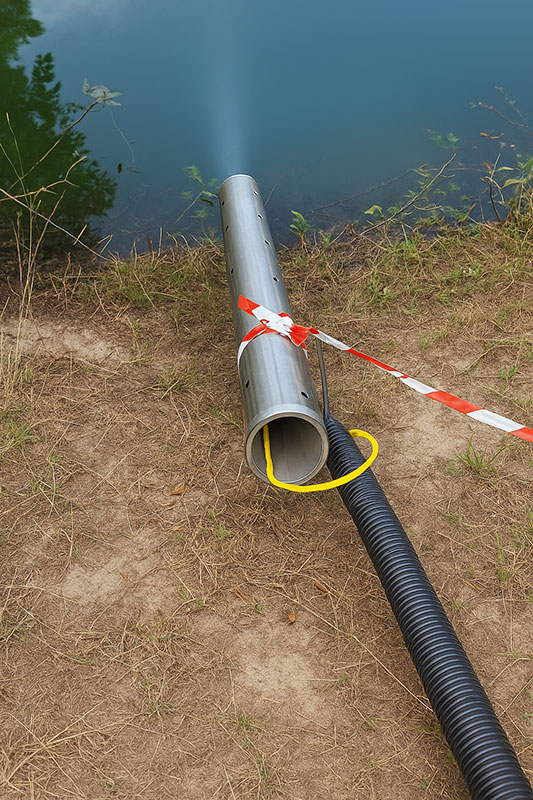

Gli argini nei punti selezionati non presentavano strutture adatte al montaggio dei misuratori. Per questo motivo, sono stati messi in posa sull’argine dei tubi in acciaio inox di circa 4 metri di lunghezza, che collegano la golena direttamente all’acqua del fiume.

Le tubazioni inclinate scendono nel fiume con angolazioni variabili, consentendo l’installazione sicura delle sonde di monitoraggio a profondità adeguate. Le pareti dei tubi sono state opportunamente forate per garantire il passaggio dell’acqua e permettere misurazioni accurate e rappresentative del corpo idrico monitorato.

IL DATA LOGGER

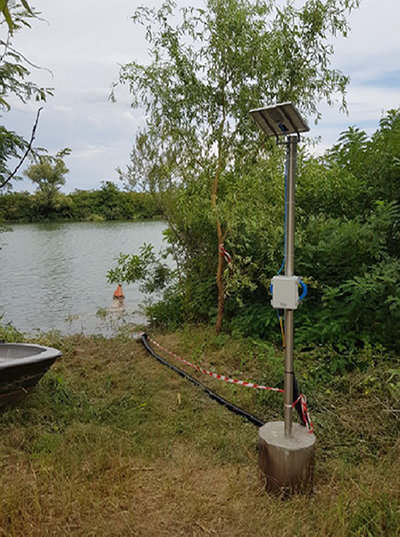

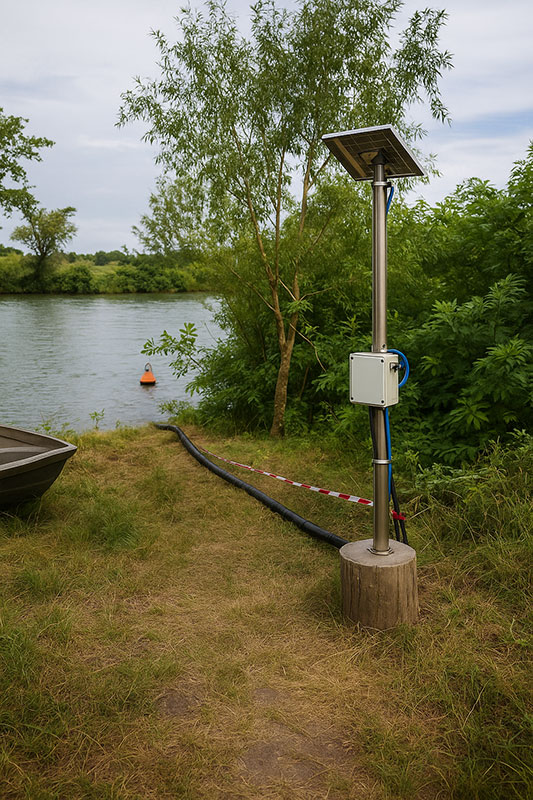

Il compito di leggere, interpretare e memorizzare i dati misurati dai sensori di conducibilità è affidato a un data logger FlexLog, appositamente equipaggiato per svolgere in modo efficiente il proprio compito.

In questa versione, il consumo di energia elettrica è minimo e l’alimentazione è garantita da una batteria ricaricata mediante un pannello solare di piccole dimensioni, con una potenza di 5 o 10 Watt, a seconda delle condizioni di esposizione solare.

Le elettroniche di controllo sono protette all’interno di una scatola con grado di protezione IP67, chiusa a chiave e installata su un palo cementato lungo l’argine, a garanzia di stabilità e sicurezza.



LE SONDE

Sonde Installate: Caratteristiche Tecniche

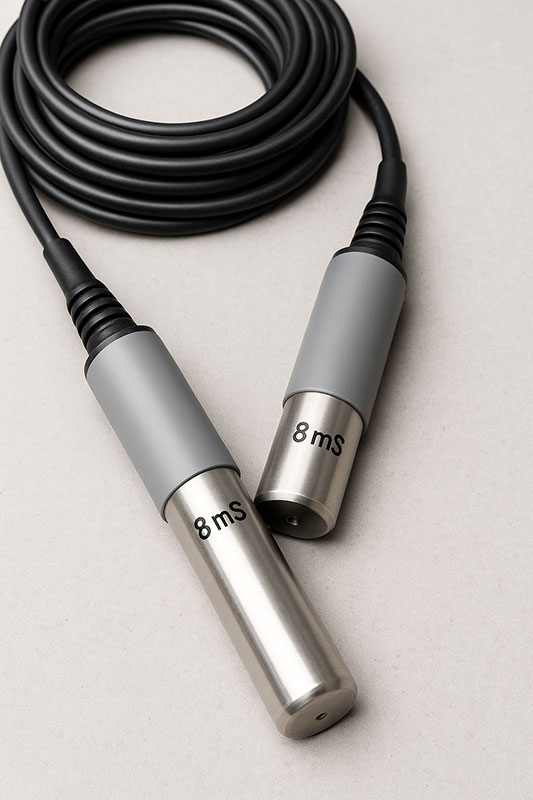

Le sonde installate sono costruite con materiali resistenti, in acciaio e PVC, e possono essere calibrate su due range di conducibilità: 80 mS e 8 mS.

Per il progetto in oggetto è stato selezionato il range 8 mS, più adatto alle condizioni ambientali del sito di monitoraggio.

Specifiche Costruttive

Il diametro della sonda è di circa 60 mm ed è progettata per funzionare in immersione, garantendo misurazioni stabili anche in ambienti fluviali dinamici.

Caratteristiche del Cavo

Il cavo di collegamento è rivestito con una guaina in poliuretano, un materiale altamente resistente al taglio e agli attacchi chimici.

All'interno del cavo è presente un’anima in kevlar, che assicura un’elevata tenuta meccanica e una lunga durata nel tempo, anche in condizioni ambientali difficili.

MEMORIZZAZIONE DEI DATI

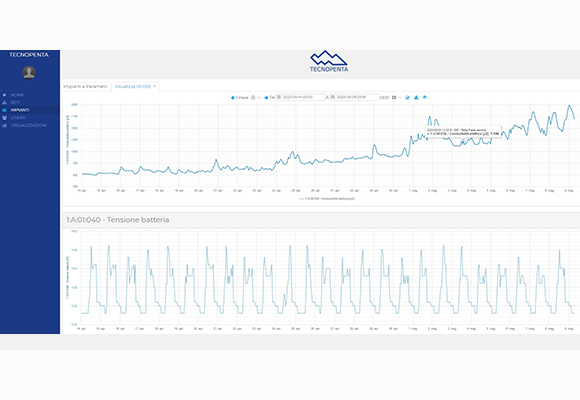

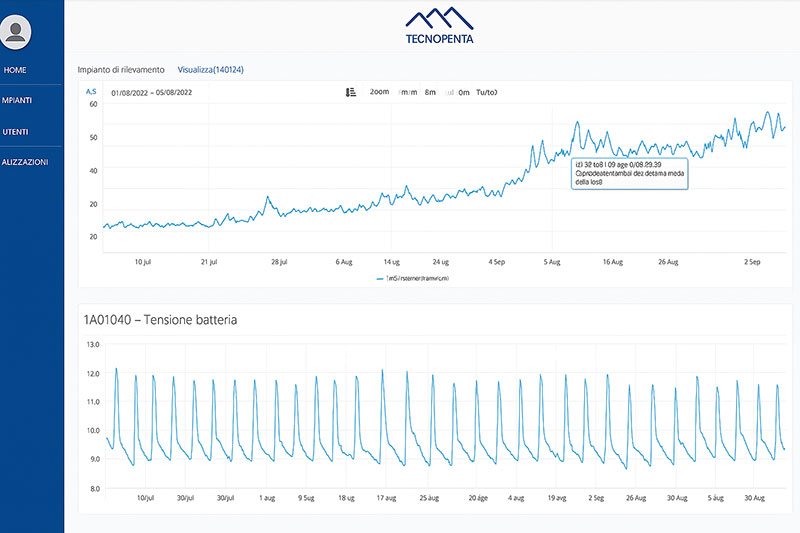

I dati raccolti vengono sia memorizzati localmente su una scheda SD estraibile, sia trasmessi su una piattaforma web dove vengono elaborati e rappresentati graficamente.

È possibile impostare soglie di allarme su tutti i valori acquisiti, incluso il voltaggio della batteria, per una gestione proattiva delle condizioni operative.

In questo sistema, un dato viene registrato ogni 15 minuti, mentre la trasmissione verso la piattaforma web avviene ogni 30 minuti, garantendo aggiornamenti quasi in tempo reale.

Sulla piattaforma web METRA è stato configurato uno spazio dedicato ai dati misurati, con posizionamento GPS delle stazioni di misura. L’accesso avviene tramite un profilo amministratore, con possibilità di creare sotto-utenti dotati di privilegi controllati.

SERVIZIO DI CALIBRAZIONE E MANUTENZIONE

Il lavoro viene completato da un contratto di manutenzione pluriennale che prevede interventi periodici da parte di personale qualificato e competente, garantendo continuità e affidabilità operativa.

Durante le operazioni di manutenzione vengono controllati lo stato delle elettroniche e delle sonde di conducibilità, vengono scaricati i dati dalle memorie locali, e si esegue un controllo delle batterie e dei pannelli solari.

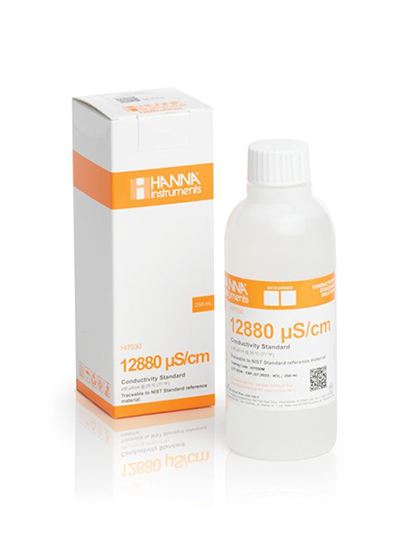

È inoltre prevista una calibrazione di precisione mediante l’utilizzo di soluzioni campione certificate a conducibilità nota, per assicurare l’accuratezza delle misurazioni nel tempo.
