Casi studio

Tecnopenta ha progettato e realizzato un sistema per la misura e il monitoraggio della portata d’acqua in ingresso a un laghetto di infiltrazione, destinato a una primaria azienda operante nella produzione e gestione di acqua potabile.

L’obiettivo dell’intervento era ottenere dati continui e affidabili sulla portata, accessibili anche da remoto, a supporto del controllo operativo e delle attività di analisi e gestione delle risorse idriche.

Soluzione per la misura della portata

La soluzione sviluppata da Tecnopenta si basa sull’installazione di uno stramazzo in acciaio inox, utilizzato per determinare la portata attraverso la misura del livello idrico a monte.

Il sistema è stato completamente progettato e installato dal team Tecnopenta, integrando la parte idraulica con la strumentazione per l’acquisizione, l’elaborazione e la trasmissione dei dati.

Dettagli tecnici dell’installazione

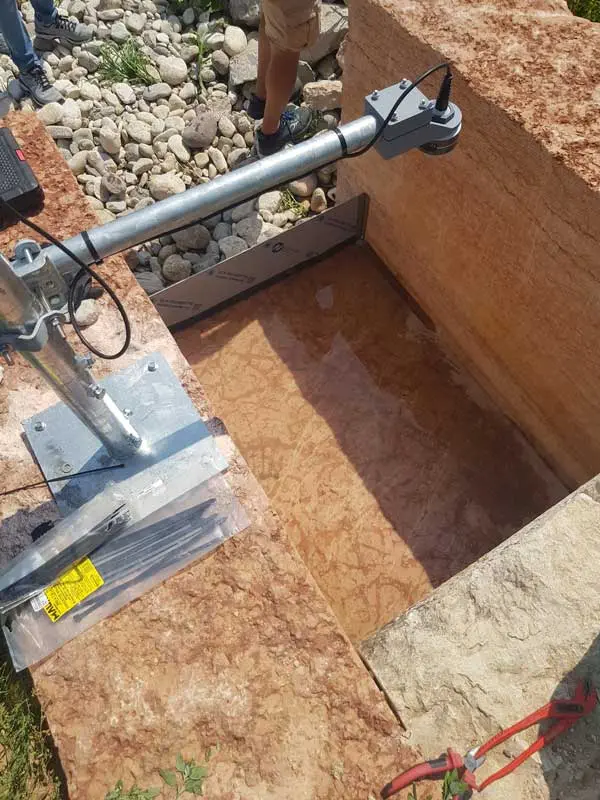

Lo stramazzo, realizzato in acciaio inox per garantire elevata resistenza alla corrosione e durabilità nel tempo, ha un’altezza di 27,5 cm. La distanza tra il fondo del canale e il sensore è pari a 133,5 cm.

Per il supporto della strumentazione è stato installato un palo in acciaio alto 3 metri, fissato su un muretto contenitivo mediante piastra.

Sul palo sono stati integrati un pannello fotovoltaico da 100 W, la centralina di acquisizione dati e un traverso di supporto per il sensore di livello a ultrasuoni.

Il sensore permette la misura continua del livello dell’acqua a monte dello stramazzo, dato utilizzato per il calcolo della portata in ingresso al laghetto.

Acquisizione e trasmissione dei dati

Il sistema è dotato di una centralina di monitoraggio che gestisce in modo continuo l’acquisizione e l’elaborazione delle misure.

I dati vengono trasmessi da remoto a una piattaforma web dedicata, consentendo la consultazione in tempo reale. È inoltre previsto l’invio dei dati via email per attività di reportistica e notifiche automatiche.

Monitoraggio continuo e autonomia energetica

La soluzione consente un monitoraggio continuo della portata e garantisce autonomia energetica grazie all’alimentazione fotovoltaica.

L’impiego dell’acciaio inox assicura resistenza e durata anche in condizioni ambientali impegnative, mentre l’accesso remoto ai dati facilita il controllo dell’impianto e supporta le attività operative e gestionali.

L’intervento rappresenta un esempio di integrazione tra opere idrauliche tradizionali e tecnologie di acquisizione e monitoraggio remoto dei dati, con una soluzione progettata per garantire continuità di misura e semplicità di gestione.
