Tecnopenta ha progettato e realizzato un sistema di monitoraggio piezometrico per un operatore infrastrutturale attivo in ambito portuale, nell’ambito delle attività di verifica di un diaframma impermeabile.

Il test aveva l’obiettivo di valutarne il comportamento idraulico attraverso il confronto tra i livelli idrici rilevati all’interno e all’esterno del campo prova, verificando la capacità della struttura di limitare le infiltrazioni.

Per ottenere dati continui e affidabili era necessario monitorare con precisione le variazioni del livello di falda nei diversi punti dell’area, integrando le misure con informazioni meteorologiche utili all’interpretazione dei risultati.

Monitoraggio del livello di falda

La soluzione sviluppata da Tecnopenta si basa sull’installazione di piezometri equipaggiati con sensori di livello, posizionati sia all’interno sia all’esterno del diaframma di prova.

Questa configurazione permette di confrontare l’andamento della falda nelle diverse zone del campo prova e di osservare le variazioni associate alle condizioni del test.

Il sistema è stato inoltre integrato con un sensore pluviometrico, utilizzato per registrare le precipitazioni e correlare eventuali variazioni dei livelli idrici con gli eventi meteorici.

Configurazione dei punti di misura

Sono stati installati quattro piezometri dotati di sensori di pressione da 1 bar, posizionati a una profondità di 9 metri dalla bocca pozzo.

Il piezometro S1 è stato collocato a nord-ovest rispetto al campo prova, con un livello dell’acqua rilevato a 462 cm dalla bocca pozzo. Il piezometro S2, installato all’interno del campo prova nella zona nord-ovest, presenta un livello di falda a 382 cm.

Il piezometro S3 è stato posizionato all’interno del campo prova nella zona sud-est, con un livello di falda pari a 395 cm dalla bocca pozzo, mentre il piezometro S4 è stato collocato a sud-ovest, con un livello rilevato a 456 cm dalla bocca pozzo.

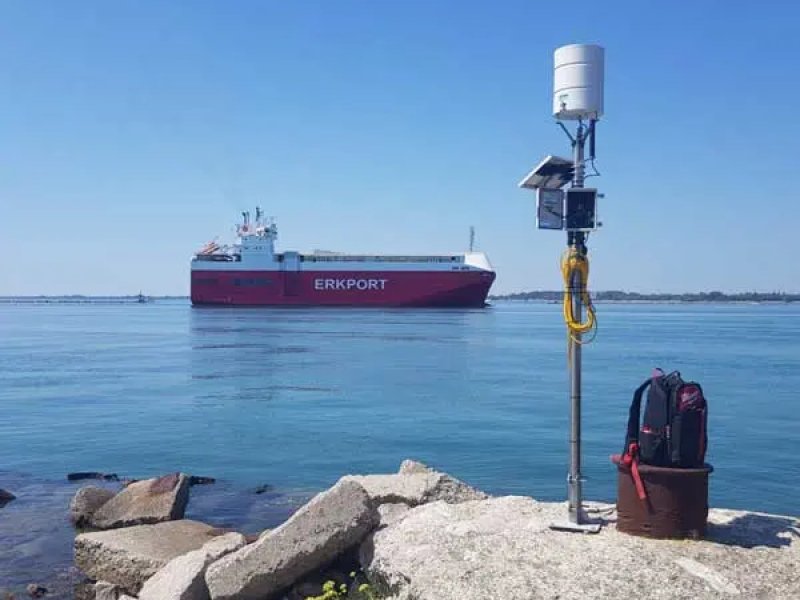

In prossimità dell’area portuale è stato inoltre installato un pluviometro per acquisire i dati relativi alle precipitazioni.

Acquisizione e monitoraggio remoto dei dati

La strumentazione è collegata a una centralina che gestisce l’acquisizione continua dei dati provenienti dai sensori piezometrici e dal pluviometro.

Le informazioni vengono elaborate e trasmesse automaticamente a una piattaforma web dedicata, che consente la consultazione in tempo reale e l’analisi dell’andamento storico delle misure.

Il sistema permette inoltre l’invio di dati e notifiche tramite email, facilitando le attività di controllo e reportistica.

Verifica del comportamento del diaframma

Il sistema consente di seguire in modo continuo le variazioni del livello della falda e di confrontare le misure rilevate all’interno e all’esterno del diaframma impermeabile durante le diverse fasi di prova.

L’integrazione dei dati piezometrici con quelli pluviometrici permette inoltre di valutare l’influenza degli eventi meteorici sull’andamento dei livelli idrici, mentre l’accesso remoto alle misure facilita l’analisi e il controllo delle condizioni del sito.
