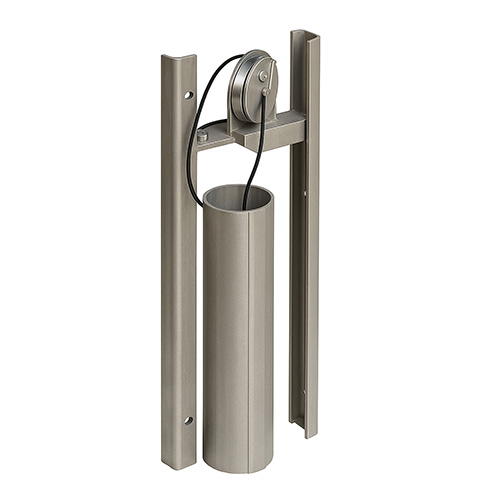

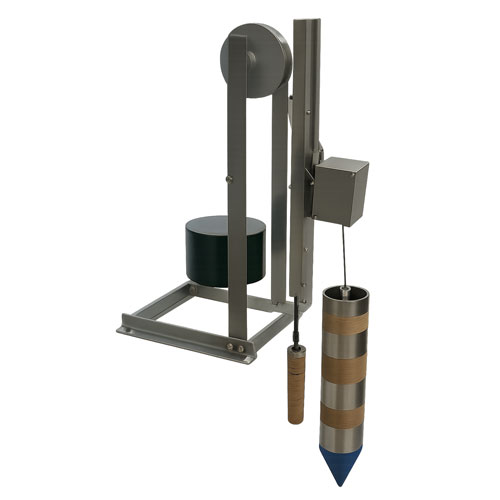

Extensómetro de cuerda de profundidad

Cómo funciona el extensómetro de cable en profundidad

El extensómetro de cable en profundidad es un instrumento diseñado para monitorizar el desplazamiento de masas en deslizamiento, en particular para detectar la diferente movilidad entre las capas superficiales inestables y las capas profundas y estables de la roca.

Para comprender cómo funciona el extensómetro, es útil saber que el dispositivo aprovecha la variación relativa de posición entre los niveles geológicos, proporcionando así una medición directa de la deformación profunda del terreno.

Extensómetro: funcionamiento y componentes

El sistema está compuesto por uno o más cables de acero inoxidable anclados a diferentes profundidades y conectados a una cabeza de medición en superficie, que puede configurarse en versión simple o múltiple.

Este tipo de funcionamiento del extensómetro resulta especialmente eficaz incluso en condiciones críticas, ya que puede instalarse externamente a un tubo inclinométrico, garantizando la continuidad de las mediciones incluso tras una posible deformación del mismo.

Aplicaciones y ventajas

Entre sus principales ventajas se encuentra la posibilidad de recuperar datos incluso de tubos inclinométricos dañados o que ya no son accesibles con una sonda móvil. Además, el cable de acero está fijado a un terminal con adherencia mejorada, optimizado para el cementado y la estabilidad de la medición a largo plazo.

Esta tecnología puede compararse con otros instrumentos para la medición de deformaciones, como la roseta de extensómetros y el tradicional strain gauge. Comprender cómo funciona un strain gauge es fundamental para evaluar las diferencias en los principios de funcionamiento y en las aplicaciones prácticas de cada sistema.
