Centraline Multicanale

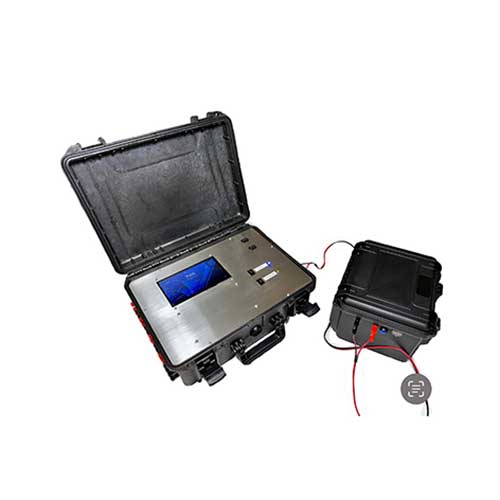

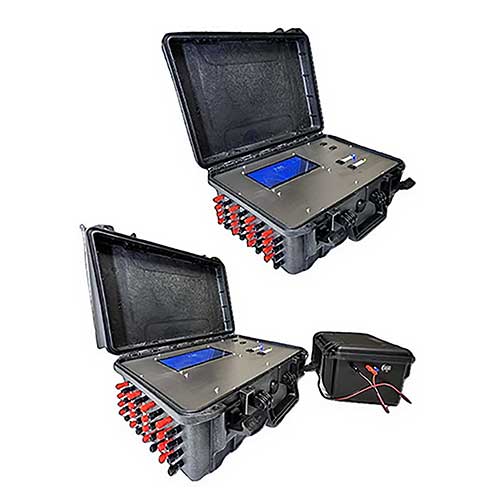

La Centralina Multicanale è progettata per l'acquisizione e il monitoraggio in tempo reale di dati elettrici in modalità differenziale. Utilizzata principalmente per il monitoraggio strutturale, consente il collegamento fino a 16 sensori. Il dispositivo integra 32 oppure 16 connettori attivi (differenziali) a seconda del tipo e dei canali da attivare. I connettori sono organizzati in file da 8 sulla plancia, con un ingresso laterale per l'alimentazione.

Caratteristiche principali:

• Antenna GPS integrata che sincronizza automaticamente l'orario per la corretta registrazione temporale dei dati.
• Schermo touch che consente la gestione completa del sistema e delle operazioni di acquisizione.
• Due ingressi USB frontali, per collegare dispositivi aggiuntivi come memorie esterne, moduli GSM per la connettività remota, o altri sensori esterni.
• Batteria al litio da 40Ah, per un'alimentazione stabile e a lungo termine anche in contesti isolati (OPZIONALE).

1.1 Caratteristiche Tecniche

Le specifiche della centralina sono studiate per garantire un'elevata precisione e affidabilità nel monitoraggio strutturale:

• Alimentazione: 5 Vdc, con un consumo energetico inferiore a 5 mW (900 µA a 5V).
• Frequenza di campionamento (Sampling rate): Da 10 fino a 19.200 campionamenti al secondo.
• Tipi di ingressi: Configurabili come "Differenziali", "Pseudo" o "Single Ended".
• Numero di ingressi: Fino a 16 ingressi a 24 bit.
• Range dinamico: 127 dB @100 SPS.
• Uscite di alimentazione stabilizzate: 3.3V, 2.5V, 1.65V.
• Interfacce dati: SPI, QSPI™, MICROWIRE™, DSP.
• Temperatura di funzionamento: Da -10°C a 50°C.

1.2 Funzionalità Avanzate

• Accessibilità remota tramite GSM e software di remote desktop.
• Scalabilità della memoria: fino a 2 TB.
• Connessione Wi-Fi tramite router domestico.
• Facilità di manutenzione e sostituzione componenti.

1.3 Sistema Operativo e Specifiche di Sistema

• Processore: Intel Celeron Quad Core J4125.
• Sistema operativo: Windows 11 Pro 64-bit pre-installato.
• Connettività GNSS opzionale con supporto per GPS, GLONASS, Galileo, BeiDou.
• Formato dati output: .CSV.

1.4 Applicazioni

La Centralina Multicanale è ideale per il monitoraggio continuo o su richiesta di strutture critiche come ponti, edifici, dighe. La connettività remota e la scalabilità della memoria la rendono uno strumento versatile per progetti di monitoraggio a lungo termine.
