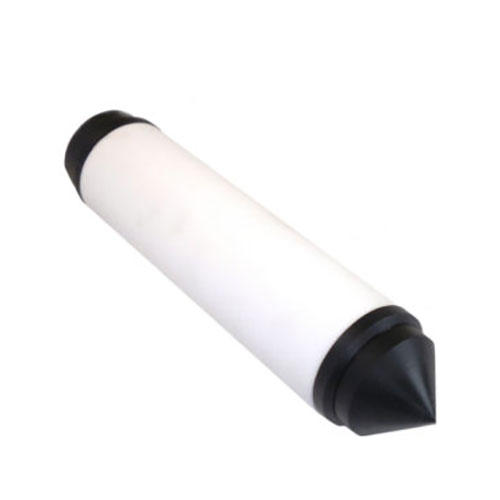

Filtro poroso tipo Casagrande  impiegato in misure piezometriche.

Tecnologia adatta a misure in terreni a permeabilità medio bassa o dove si necessitano misure di pressione a reazione rapida.

La lettura può essere effettuata sia tramite il classico freatimetro che con un trasduttore di pressione.

Tecnopenta ha progettato e commercializza una versione modificata di queste celle che permette di sigillare la comunicazione fra cella e sensore e allo stesso tempo rende recuperabile il trasduttore di pressione senza estrarre la tubazione.

Questo modello si adatta particolarmente alla misura in falde confinate.

Disponibile sia la versione classica che la versione modificata.

La cella Casagrande modificata I1-P20 TN è costituita da un elemento poroso collegato con un tubo rigido al piano campagna. Tale elemento poroso I1- P20TN differisce dal modello classico a due tubi in quanto essi sono stati sostituiti da un unico tubo di maggiore diametro che permette l’inserimento al suo interno di un trasduttore di pressione fornito di punta conica in acciaio che si incastra su una opportuna sede conica ricavata sulla parte superiore della Cella Casagrande.

Il trasduttore scende fino alla cella porosa attraverso tubi in PVC avvitati uno all’altro.

I tubi in PVC rigido del diametro di 42 mm e 2.5 m di lunghezza sono congiunti

fra loro per mezzo di filettatura M/F (impermeabilizzabile).

La connessione tra il filtro poroso e il trasduttore di pressione avviene per spinta meccanica della parte finale conica del sensore all’interno dell’alloggiamento presente nella parte superiore del filtro.

La tenuta è assicurata da due oring successivi. La spinta meccanica avviene a mezzo di zavorre (numero variabile a seconda della lunghezza del cavo e della pressione da contrastare) che vengono fatte scorrere sul cavo dalla superficie e che infiggono il trasduttore nel suo alloggiamento spingendone la parte posteriore.
