Barrette estensimetriche a corda vibrante

Le barrette estensimetriche a corda vibrante G1-BVC di Tecnopenta sono strumenti di misura progettati per il monitoraggio delle deformazioni e il controllo dello stato tensionale di elementi strutturali in acciaio e calcestruzzo.

Grazie alla tecnologia a corda vibrante, garantiscono elevata sensibilità, accuratezza e stabilità delle misure nel tempo, risultando particolarmente indicate per applicazioni di monitoraggio strutturale e geotecnico, sia temporanee sia permanenti.

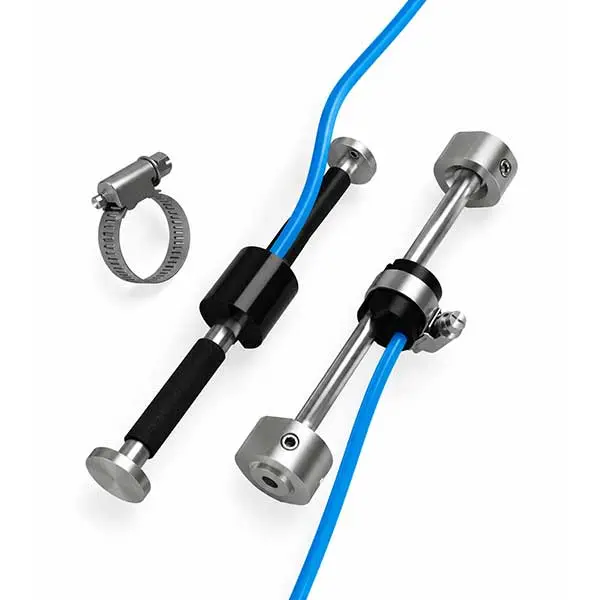

Le barrette G1-BVC sono disponibili in due versioni: a saldare, per l'installazione su elementi metallici, e da annegare, per l'integrazione all'interno di strutture in calcestruzzo.

Entrambe le versioni consentono di rilevare deformazioni sia a trazione sia a compressione e integrano un sensore di temperatura per la valutazione degli effetti termici sulle misure.

Principio di funzionamento

Il funzionamento delle barrette estensimetriche G1-BVC si basa sulla tecnologia a corda vibrante.

Una corda metallica, mantenuta in tensione all'interno di un corpo in acciaio inox, modifica la propria frequenza naturale di vibrazione in funzione delle deformazioni trasmesse dalla struttura su cui è installata.

La frequenza viene rilevata mediante una bobina elettromagnetica e utilizzata per determinare la deformazione dell'elemento monitorato.

Il termistore NTC integrato permette inoltre di misurare la temperatura in prossimità del sensore, fornendo un parametro utile per valutare l'influenza delle variazioni termiche.

Questa tecnologia è particolarmente indicata per sistemi di monitoraggio di lunga durata, grazie alla possibilità di trasmettere il segnale anche su distanze elevate.

Principali applicazioni

Le barrette estensimetriche a corda vibrante G1-BVC trovano impiego in numerosi ambiti dell'ingegneria civile, strutturale e geotecnica:

• Gallerie e opere sotterranee: monitoraggio delle deformazioni di centine metalliche e rivestimenti strutturali.
• Strutture in acciaio: controllo delle deformazioni di elementi metallici soggetti a carichi e sollecitazioni.
• Strutture in calcestruzzo: monitoraggio delle deformazioni interne di elementi strutturali.
• Pali di fondazione e prove di carico: misura delle deformazioni durante l'applicazione dei carichi.
• Diaframmi e fondazioni: controllo delle deformazioni di elementi di sostegno e strutture interrate.
• Ponti, viadotti e infrastrutture: monitoraggio strutturale durante l'esercizio.
• Dighe e opere idrauliche: controllo delle deformazioni degli elementi strutturali.
• Strutture portuali: monitoraggio delle deformazioni di opere soggette a sollecitazioni meccaniche.

Caratteristiche e vantaggi

• Tecnologia di misura a corda vibrante.
• Misura delle deformazioni a trazione e compressione.
• Elevata sensibilità e accuratezza.
• Corpo robusto in acciaio inox.
• Grado di protezione IP68.
• Sensore di temperatura integrato.
• Adatte al monitoraggio strutturale di lunga durata.
• Protezione contro le sovratensioni.
• Possibilità di trasmissione del segnale su lunghe distanze.
• Compatibilità con sistemi di lettura manuale e acquisizione automatica.
• Disponibilità nelle versioni a saldare e da annegare nel calcestruzzo.

Versione a saldare

La G1-BVC in versione a saldare è progettata per il monitoraggio delle deformazioni di strutture metalliche.

Il sensore viene fissato mediante saldatura all'elemento da monitorare, consentendo il trasferimento delle deformazioni della struttura alla corda vibrante interna.

È particolarmente indicata per centine metalliche, elementi strutturali in acciaio e opere di sostegno.

Versione da annegare

La G1-BVC in versione da annegare è progettata per essere inglobata direttamente all'interno del calcestruzzo.

Consente di misurare le deformazioni interne degli elementi strutturali ed è indicata per fondazioni, pali, diaframmi, travi, pilastri e altre strutture in calcestruzzo.

Specifiche tecniche

Versione a saldare

• Tipologia di installazione: saldatura su struttura
• Lunghezza della corda: 153 mm
• Campo di misura: 3.000 µε
• Sensibilità: 1 µε
• Accuratezza totale: inferiore a 0,5% F.S.
• Frequenza tipica: 800 Hz
• Sensore di temperatura: termistore NTC 3 kΩ
• Resistenza della bobina: 150 Ω
• Temperatura d'esercizio: da -20 a +80 °C
• Dimensioni: 165 × 25 × 25 mm
• Materiale: acciaio inox
• Grado di protezione: IP68

Versione da annegare

• Tipologia di installazione: inglobamento nel calcestruzzo
• Lunghezza della corda: 145 mm
• Campo di misura: 3.000 µε
• Sensibilità: 1 µε
• Accuratezza totale: inferiore a 0,5% F.S.
• Frequenza tipica: 900 Hz
• Sensore di temperatura: termistore NTC 3 kΩ
• Resistenza della bobina: 150 Ω
• Temperatura d'esercizio: da -20 a +80 °C
• Dimensioni: 175 × 25 × 25 mm
• Materiale: acciaio inox
• Grado di protezione: IP68

Acquisizione dati e sistemi di monitoraggio

Le barrette estensimetriche G1-BVC possono essere utilizzate sia per misure periodiche mediante centraline portatili sia all'interno di sistemi automatici di monitoraggio continuo.

La compatibilità con sistemi di acquisizione automatica consente di integrare i sensori in reti di monitoraggio strutturale e geotecnico, per la raccolta e l'analisi delle deformazioni nel tempo.
