Scissometro portatile

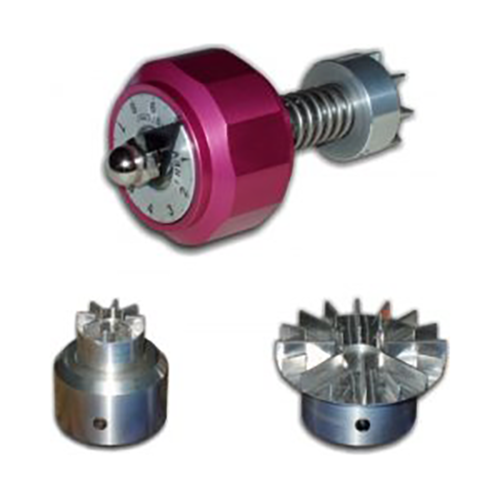

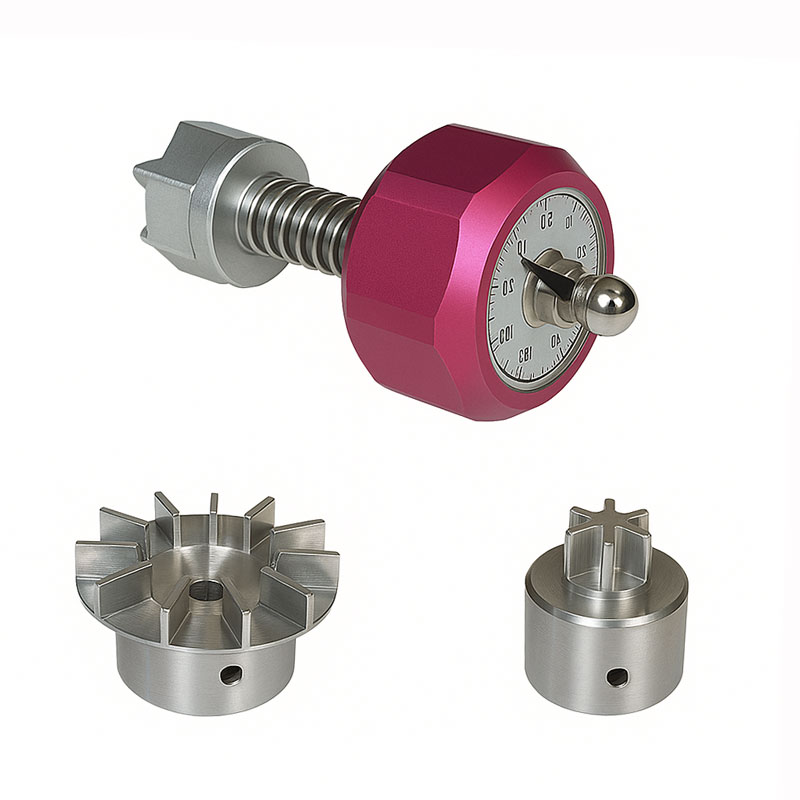

Lo scissometro tascabile è uno strumento compatto progettato per la misurazione della resistenza al taglio non drenata dei terreni coerenti. È dotato di tre palette intercambiabili e di una chiave a L per il fissaggio, che lo rendono pratico e versatile durante l’uso sul campo o in laboratorio.
La paletta piccola è preinstallata sull’unità al momento della consegna, mentre le palette media e grande possono essere montate facilmente allineando la vite di fermo con l’apposito incavo e bloccandole con la vite.
Modalità d’uso:
- Montaggio della paletta: scegliere e fissare la paletta desiderata, verificando che sia ben bloccata.
- Azzeramento della scala: ruotare il quadrante interno in senso antiorario tenendo fermo l’anello esterno, allineando lo “0” del quadrante con il segno di riferimento.
- Preparazione del campione: la superficie deve essere piana e con diametro minimo di 2 pollici.
- Inserimento nel terreno: premere l’unità fino a coprire completamente le lame della paletta.
Esecuzione della prova: applicare una pressione costante e ruotare lentamente l’anello esterno fino a provocare la rottura del campione. La rotazione deve avvenire in circa 5–10 secondi.
Lettura del valore: dopo la rottura, rilasciare lentamente l’anello esterno. Il segno rimasto sulla scala indicherà la resistenza al taglio del terreno.
Fattori di correzione:
- Con paletta grande, moltiplicare la lettura per 0,2.
- Con paletta piccola, moltiplicare la lettura per 2,5.
Specifiche tecniche e utilizzo delle palette
| Paletta | Campo di misura | Uso consigliato |
|---|---|---|
| Standard | 0–1 kg/cm² | Suoli coesivi completamente saturi, con resistenza non drenata indipendente dalla pressione normale |
| Grande | 0,2 kg/cm² | Campioni a bassa resistenza o materiali teneri |
| Piccola | 2,5 kg/cm² | Argille rigide o terreni coerenti ad alta resistenza |
Lo scissometro portatile è uno strumento affidabile e robusto, ideale per rilievi geotecnici in campo e per prove su campioni in laboratorio. Grazie alla sua semplicità d’uso e alla precisione delle misure, è ampiamente impiegato in attività di ingegneria geotecnica e controllo di qualità dei terreni.
