Misure di portata

Sistema di misura della portata a corde foniche

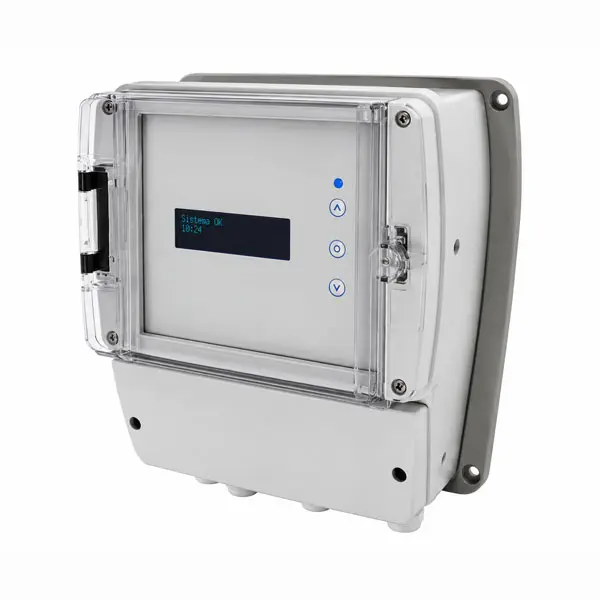

Il sistema I1-Corde Foniche è una soluzione stazionaria a tempo di transito per la misura della portata in fiumi e canali a pelo libero, basata su tecnologia ultrasonica Ultrasonic Time-of-Flight.

Progettato per nuove installazioni e per la modernizzazione di sistemi esistenti, consente la misura continua della velocità media dell'acqua e della portata anche in condizioni idrauliche complesse e in presenza di velocità di flusso molto basse.

Principio di funzionamento

La misura avviene mediante impulsi ultrasonici trasmessi tra coppie di trasduttori installati sulle sponde opposte del corso d'acqua. La differenza tra i tempi di percorrenza del segnale a monte e a valle permette di determinare la velocità media del flusso lungo il percorso acustico e di calcolare la portata.

Il sistema mantiene elevate prestazioni anche in presenza di variazioni di livello, riflussi, vegetazione e afflussi secondari ed è particolarmente indicato per la misura di portate molto basse.

Configurazioni disponibili

Il sistema può essere configurato a percorso singolo, a percorsi incrociati oppure in versione multi-piano, in funzione delle caratteristiche del canale e del profilo di velocità.

Le configurazioni a percorsi incrociati consentono di ridurre l'influenza delle variazioni nella direzione del flusso, mentre i sistemi multi-piano sono indicati in presenza di forti variazioni di livello, riflussi o distribuzioni verticali della velocità non standard.

Trasduttori ultrasonici

I trasduttori ultrasonici sono disponibili in versione ad alta frequenza per canali da 10 a 100 metri e in versione a media frequenza per canali fino a 400 metri, con accuratezza della velocità tipicamente pari a ±1%.

Caratteristiche principali

Il sistema permette la misura bidirezionale della portata, il calcolo secondo ISO 6416 e l'integrazione con reti di monitoraggio e sistemi di acquisizione dati tramite Modbus RTU, Modbus TCP, RS-485, RS-232, Ethernet, WLAN e comunicazione 4G LTE.

Vantaggi

La struttura modulare e scalabile, l'elevata accuratezza anche a basse velocità e la possibilità di riutilizzare sensori e cablaggi esistenti rendono il sistema particolarmente adatto ad applicazioni di monitoraggio idrometrico, controllo dei corsi d'acqua e misura della portata in ambito idrologico e idrogeologico.
