Misuratore di portata Doppler laterale I1-DOPPLER SL

Il misuratore di portata Doppler laterale I1-DOPPLER SL di Tecnopenta è progettato per il monitoraggio continuo della velocità dell’acqua e del livello in fiumi, canali aperti e infrastrutture idrauliche.

Il sistema consente di calcolare la portata e il volume transitato, fornendo dati utili per la gestione delle risorse idriche, il controllo degli impianti e il monitoraggio delle condizioni idrauliche.

Il sensore viene installato immerso lateralmente alla sezione di misura, su pareti di canali, sponde o strutture esistenti. Questa configurazione permette di rilevare il flusso attraverso percorsi acustici orizzontali e di mantenere lo strumento facilmente accessibile per le operazioni di controllo e manutenzione.

Principio di funzionamento

Il sensore utilizza la tecnologia acustica Doppler per misurare la velocità dell’acqua. I trasduttori emettono impulsi ultrasonici e analizzano il segnale restituito dalle particelle presenti nel flusso; la variazione di frequenza permette di determinarne la velocità di movimento.

La misura viene suddivisa in più celle distribuite lungo il percorso acustico, consentendo di rilevare come varia la velocità con la distanza dal sensore anziché effettuare una misura in un unico punto.

Il calcolo della portata nei canali aperti combina i dati di velocità con il livello idrico e la geometria della sezione di misura.

Misura continua in fiumi e canali

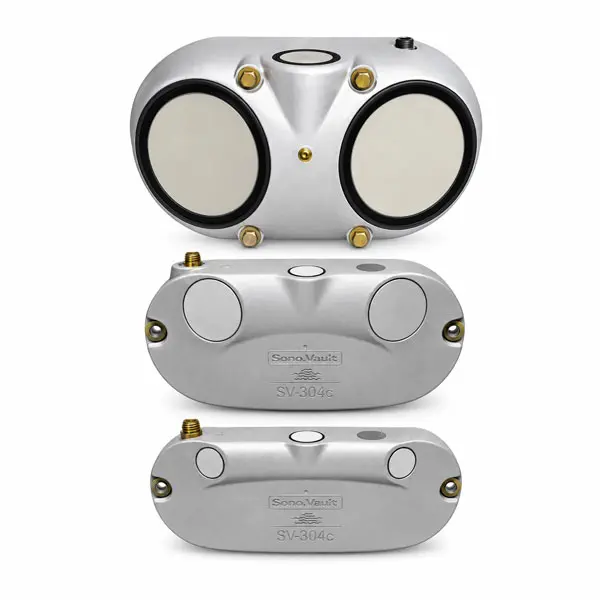

I1-DOPPLER SL è indicato per stazioni fisse di monitoraggio di fiumi e canali, sia naturali sia artificiali. Le diverse versioni disponibili permettono di scegliere il campo di misura più adatto alle dimensioni della sezione e alle condizioni operative.

Il sistema rileva velocità positive e negative, consentendo il monitoraggio anche in presenza di flussi inversi, riflussi o variazioni della direzione della corrente.

La misura combinata di velocità e livello permette di seguire nel tempo l’evoluzione delle condizioni idrauliche e di calcolare sia la portata istantanea sia il volume complessivamente transitato.

Profilazione della velocità multicella

La profilazione multicella della velocità permette di analizzare la distribuzione del flusso lungo la porzione di sezione interessata dai fasci acustici. Numero, dimensione e posizione delle celle possono essere configurati in funzione dell’applicazione.

Le diverse versioni possono gestire fino a 128 celle e raggiungere campi di misura orizzontali fino a 120 metri, permettendo l’impiego del sistema in canali di differenti dimensioni.

Misura del livello e calcolo della portata

Il sistema integra la misura del livello tramite fascio acustico verticale e sensore di pressione, secondo la configurazione scelta. I dati di livello vengono combinati con quelli di velocità e con la geometria della sezione per il calcolo automatico della portata.

Il dispositivo permette inoltre la totalizzazione del volume transitato, rendendo disponibili informazioni utili per il monitoraggio continuo e la gestione delle risorse idriche.

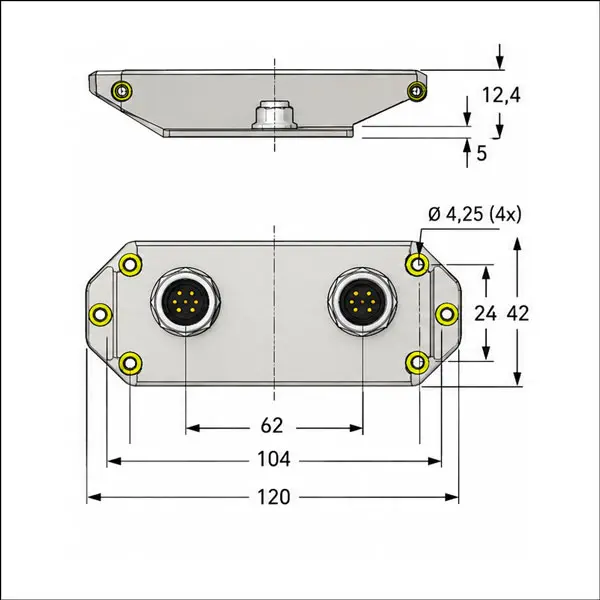

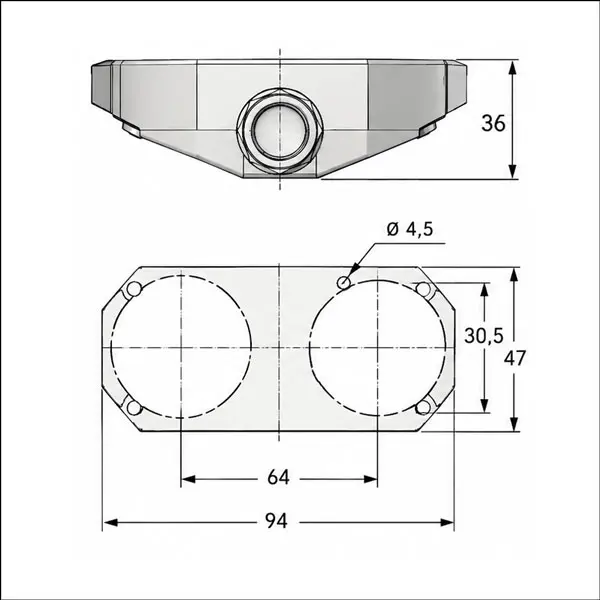

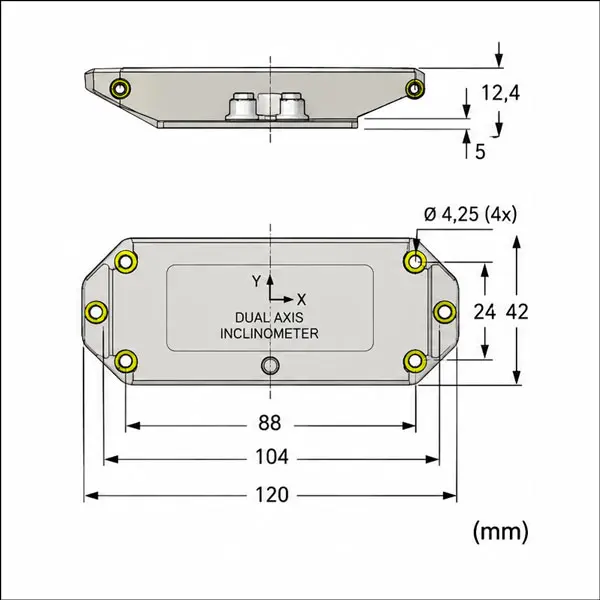

Caratteristiche principali

La famiglia I1-DOPPLER SL comprende strumenti con campo di misura della velocità fino a ±7 m/s e accuratezza pari a ±1% del valore misurato, con termine aggiuntivo di ±0,005 m/s.

In base alla versione selezionata, il campo di misura acustica del livello può raggiungere 18 metri e il campo di misura orizzontale può estendersi fino a 120 metri.

Le diverse configurazioni permettono di adattare il sistema alle caratteristiche del sito, alle dimensioni della sezione idraulica e alle esigenze di acquisizione e trasmissione dei dati.

Installazione laterale e manutenzione

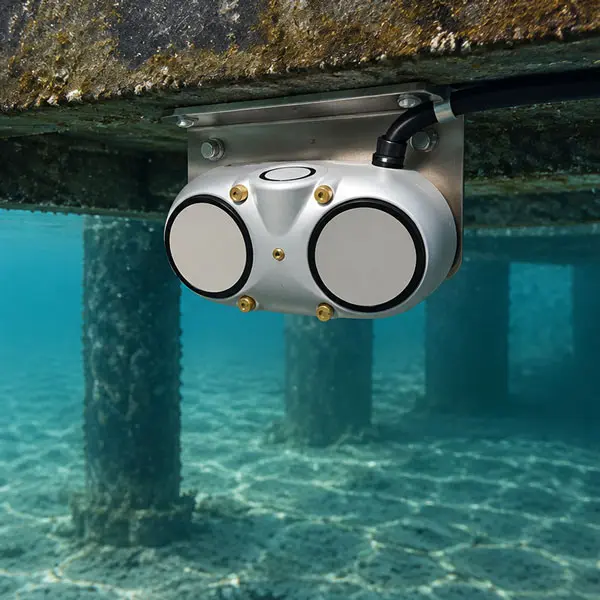

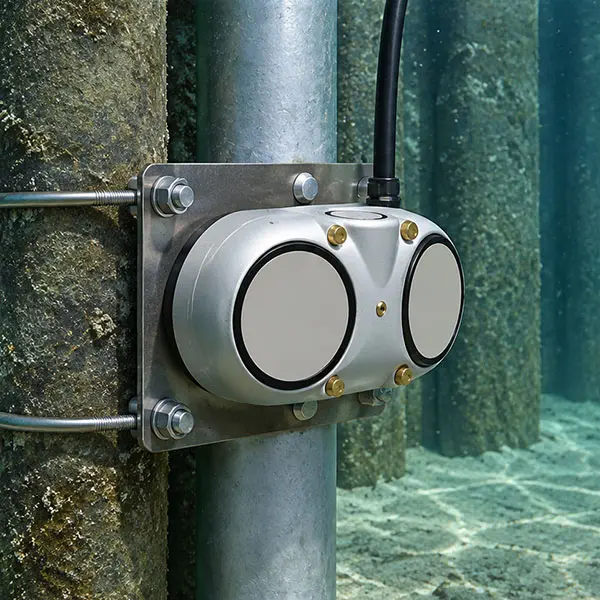

Il sensore può essere installato su pareti di canali, sponde, pile o altri manufatti idonei, orientando i fasci acustici verso la sezione da monitorare.

Per semplificare le operazioni di manutenzione, Tecnopenta può prevedere un supporto con binario scorrevole progettato sulla specifica applicazione. Questa soluzione consente di estrarre il sensore dalla posizione operativa e riposizionarlo in modo stabile e ripetibile.

Acquisizione dati e telecontrollo

I1-DOPPLER SL può essere integrato con data logger, sistemi di supervisione e piattaforme di telecontrollo per il monitoraggio continuo e l’accesso remoto ai dati.

Le interfacce disponibili comprendono RS232, SDI-12 e, secondo la configurazione, comunicazione Modbus e uscite analogiche. Il software dedicato permette di configurare le misure, gestire i dati acquisiti e produrre report.

Applicazioni

Il misuratore di portata Doppler è indicato per il monitoraggio di fiumi e canali, reti irrigue, impianti idroelettrici, acque meteoriche e infrastrutture idrauliche.

Può inoltre essere utilizzato in applicazioni portuali e marittime, previa verifica delle condizioni del sito e della configurazione necessaria.

Richiedi una soluzione per la misura della portata

Contatta Tecnopenta per individuare la configurazione I1-DOPPLER SL più adatta alle caratteristiche della sezione di misura, ai livelli e alle velocità attese, alle modalità di comunicazione e alle esigenze di manutenzione dell’impianto.
