Misure di portata

Misuratore di portata a ultrasuoni clamp-on I1-FLOW TRANSIT

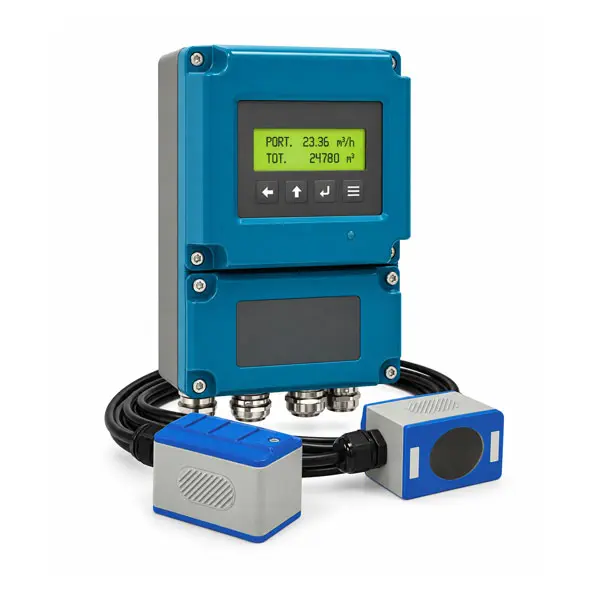

I1-FLOW TRANSIT di Tecnopenta è un misuratore di portata a ultrasuoni clamp-on per la misura di liquidi all’interno di tubazioni. Il sistema utilizza la tecnologia a tempo di transito per rilevare la portata istantanea e calcolare il volume totale transitato.

Nella configurazione clamp-on, i trasduttori vengono fissati sulla superficie esterna della condotta. La misura avviene senza tagliare la tubazione e senza introdurre elementi nel flusso, realizzando una misura della portata non invasiva con i sensori completamente separati dal liquido.

Il sistema consente la misura bidirezionale della portata ed è utilizzabile con liquidi puliti o moderatamente sporchi, previa verifica dell’idoneità dell’applicazione.

Misura a tempo di transito

Il misuratore di portata a tempo di transito confronta i tempi di propagazione degli impulsi ultrasonici attraverso il liquido nelle due direzioni. Il segnale che viaggia a favore della corrente impiega un tempo differente rispetto a quello che si propaga contro corrente.

La differenza tra i due tempi permette di determinare la velocità del fluido. Utilizzando i dati della tubazione impostati durante la configurazione, lo strumento calcola la portata istantanea e aggiorna il volume totalizzato.

Sensori clamp-on esterni alla tubazione

I trasduttori clamp-on vengono installati direttamente sulla superficie esterna della tubazione. Non è quindi necessario inserire un corpo di misura nella condotta né intervenire internamente sull’impianto.

Questa configurazione è particolarmente indicata quando si desidera installare un misuratore di portata non invasivo su impianti esistenti o evitare il contatto diretto tra sensore e fluido di processo.

La scelta dei trasduttori e del loro posizionamento viene effettuata in funzione del diametro, del materiale e delle caratteristiche della condotta, della temperatura del liquido e delle condizioni di installazione.

Misura della portata per tubazioni DN20–DN4000

La gamma I1-FLOW TRANSIT consente la misura della portata in tubazioni da DN20 a DN4000 mediante differenti configurazioni dei trasduttori.

Il campo di misura della velocità del fluido raggiunge ±12 m/s, permettendo di rilevare il flusso in entrambe le direzioni. L’accuratezza tipica dichiarata è pari a ±1%, con ripetibilità di ±0,2% e linearità di ±0,5%.

Le prestazioni effettive dipendono dalla configurazione scelta e dalle condizioni dell’applicazione. La verifica delle caratteristiche della tubazione e del liquido permette di individuare i sensori e la disposizione più adatti.

Portata istantanea e volume totalizzato

Il trasmettitore consente di visualizzare la portata istantanea e il volume totalizzato direttamente sul display LCD alfanumerico retroilluminato.

La lettura locale permette di verificare rapidamente il funzionamento dell’impianto e i valori acquisiti, mentre la totalizzazione consente di quantificare il volume complessivamente transitato nel periodo di osservazione.

Comunicazione Modbus RTU e acquisizione dati

Il misuratore dispone di uscita analogica selezionabile 4–20 mA oppure 0–20 mA e di comunicazione RS485 con protocollo Modbus RTU, consentendo l’integrazione con sistemi di acquisizione, supervisione e telecontrollo.

Sono inoltre disponibili un’uscita in frequenza programmabile, un relè e un’uscita digitale. La registrazione dei dati può essere effettuata tramite memoria SD opzionale oppure mediante un sistema esterno collegato via Modbus.

Installazione e configurazioni disponibili

L’unità di elaborazione è progettata per il montaggio a parete e presenta grado di protezione IP66, mentre i trasduttori hanno grado di protezione IP68.

Oltre alla configurazione con sensori esterni clamp-on, per specifiche applicazioni sono disponibili anche versioni con trasduttori a inserzione. La configurazione più adatta viene selezionata in funzione delle caratteristiche della tubazione, del fluido e delle esigenze dell’impianto.

Richiedi il misuratore di portata per il tuo impianto

Contatta Tecnopenta per individuare la configurazione I1-FLOW TRANSIT più adatta alla tua applicazione. Per la selezione sono utili il diametro, il materiale e lo spessore della tubazione, il tipo di liquido, la temperatura di esercizio e il campo di portata previsto.
