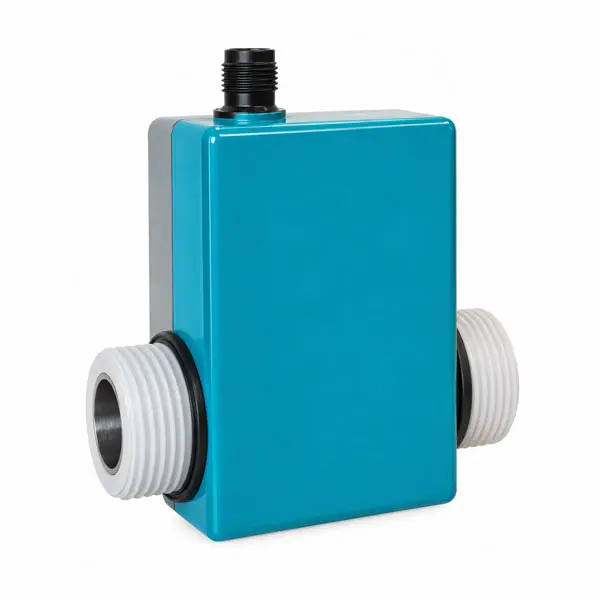

Misuratore di portata elettromagnetico per basse portate

Il misuratore di portata per basse portate di Tecnopenta è uno strumento elettromagnetico compatto progettato per il controllo di acqua e altri liquidi elettricamente conduttivi. La struttura compatta consente l’installazione direttamente sulla linea idraulica, anche quando lo spazio disponibile è ridotto.

Lo strumento è indicato per sistemi di dosaggio, circuiti di raffreddamento, trattamento delle acque e applicazioni industriali che richiedono il monitoraggio di portate contenute. Dispone di misura bidirezionale della portata, uscita analogica 4–20 mA e uscita impulsiva per il collegamento a sistemi di acquisizione e controllo.

Misura elettromagnetica senza parti mobili

La misura elettromagnetica della portata avviene senza organi meccanici in movimento all’interno del flusso. L’assenza di parti mobili riduce l’usura e consente l’impiego anche con liquidi contenenti particelle in sospensione, previa verifica della compatibilità con l’applicazione.

Il principio di misura rende il risultato sostanzialmente indipendente dalle variazioni di viscosità del fluido. Il liquido deve essere elettricamente conduttivo, con conducibilità minima superiore a 20 µS/cm.

La selezione dello strumento deve inoltre considerare la compatibilità chimica tra il liquido e i materiali a contatto con il fluido.

Diametri DN3–DN25 e campi di portata

Il misuratore di portata elettromagnetico compatto è disponibile nei diametri nominali DN3, DN6, DN8, DN15, DN20 e DN25, permettendo di scegliere la configurazione più adatta alle dimensioni della linea e alla portata da misurare.

La gamma copre portate superiori a 0,1 l/min e inferiori a 250 l/min, equivalenti a valori superiori a 6 l/h e inferiori a 15.000 l/h. Il campo effettivo della singola versione dipende dal diametro e dalla configurazione selezionati.

Nelle applicazioni di misura delle basse portate è importante considerare sia il valore minimo da rilevare sia la portata massima prevista durante il funzionamento.

Risposta rapida per dosaggio e flussi variabili

Il tempo di risposta inferiore a 100 ms permette di seguire variazioni rapide della portata. Questa caratteristica rende lo strumento particolarmente adatto come misuratore di portata per dosaggio e per circuiti in cui il flusso varia frequentemente.

La misura bidirezionale consente di rilevare il passaggio del liquido in entrambi i sensi. Lo strumento può quindi essere utilizzato anche in applicazioni con flussi oscillanti, purché le condizioni operative rientrino nei limiti della configurazione scelta.

L’accuratezza dichiarata è pari a ±0,7% del valore misurato, con un termine aggiuntivo di ±0,3% del campo. La ripetibilità indicata è inferiore a ±1%.

Uscita 4–20 mA e segnale impulsivo

Il sensore dispone di un’uscita analogica 4–20 mA per trasmettere la misura a sistemi di acquisizione o controllo compatibili. È inoltre disponibile un’uscita impulsiva utilizzabile secondo la configurazione fornita.

Il collegamento elettrico avviene tramite connettore M12 × 1 a quattro poli. Lo strumento integra protezioni contro il cortocircuito e l’inversione di polarità.

Un LED verde con lampeggio proporzionale alla portata fornisce un’indicazione locale del passaggio del liquido.

Installazione compatta sulla linea idraulica

Il misuratore di portata compatto viene installato direttamente sulla linea, con il liquido a contatto con i materiali interni del dispositivo. Le diverse configurazioni permettono di selezionare diametro e materiali in funzione delle esigenze dell’impianto.

Il grado di protezione è IP65 e la temperatura ambiente ammessa è compresa tra −15 °C e +60 °C. L’alimentazione è 12–24 VDC con tolleranza ±10%.

Applicazioni per acqua e liquidi conduttivi

Il misuratore di portata per liquidi conduttivi è indicato per il monitoraggio dell’acqua e di fluidi compatibili con i materiali a contatto.

Può essere impiegato nei circuiti di raffreddamento, negli impianti di trattamento delle acque e nei sistemi di dosaggio di prodotti liquidi. L’uscita analogica e il segnale impulsivo ne consentono l’integrazione in sistemi di monitoraggio e automazione.

La costruzione compatta e l’assenza di parti mobili lo rendono particolarmente adatto a linee di piccolo diametro che richiedono una misura continua e una risposta rapida alle variazioni del flusso.

Richiedi il misuratore adatto alla tua applicazione

Contatta Tecnopenta per scegliere il misuratore di portata elettromagnetico più adatto al tuo impianto. Per la selezione sono utili il tipo di liquido, la conducibilità, le portate minima e massima, il diametro della linea, la temperatura e la pressione di esercizio.
