Misure di portata

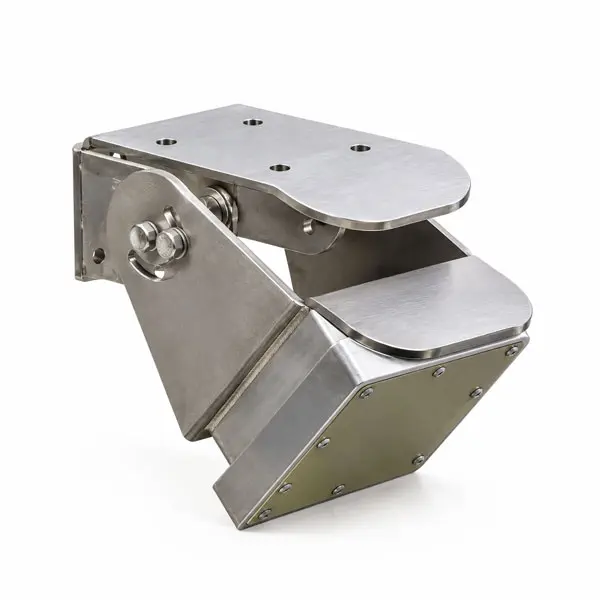

Sensore radar di velocità superficiale I1-VELOCITY RADAR

I1-VELOCITY RADAR di Tecnopenta è un sensore radar di velocità superficiale progettato per il monitoraggio continuo dell’acqua in fiumi, torrenti, canali aperti e condotte a pelo libero.

Il dispositivo utilizza la tecnologia radar Doppler e viene installato al di sopra della superficie dell’acqua, senza contatto diretto con il liquido. Questa configurazione consente la misura della velocità dell’acqua senza contatto, evitando l’immersione dello strumento e facilitando le operazioni di controllo e manutenzione.

Il sensore può essere integrato con una misura di livello e con un sistema di acquisizione dati per realizzare una stazione di monitoraggio della portata.

Misura della velocità dell’acqua senza contatto

La tecnologia radar Doppler rileva il movimento della superficie dell’acqua attraverso il segnale radar riflesso. Il sensore misura quindi la velocità superficiale dell’acqua nella zona interessata dal fascio radar.

L’installazione fuori dall’acqua evita il contatto continuativo dello strumento con sedimenti, materiale trasportato e depositi, riducendo le esigenze di manutenzione associate ai sensori immersi.

Questa soluzione è particolarmente indicata nei siti dove l’accesso all’alveo è difficoltoso oppure dove l’installazione di strumenti immersi risulta poco pratica.

Monitoraggio di fiumi, torrenti e canali aperti

Il sensore radar per fiumi e canali trova applicazione nelle stazioni idrometriche, nei canali irrigui e nelle reti di monitoraggio idraulico.

Può essere installato su ponti, pali, pareti e altre strutture esistenti, orientando il fascio verso la superficie del corso d’acqua. La posizione viene definita considerando la zona da osservare, le variazioni del livello e le condizioni del flusso.

L’installazione sopra la superficie risulta particolarmente utile nei corsi d’acqua soggetti a piena, dove una misura senza contatto permette di evitare l’immersione del sensore.

Dalla velocità superficiale al calcolo della portata

I1-VELOCITY RADAR misura la velocità superficiale del flusso. Per determinare la portata, il dato deve essere integrato con il livello idrico, la geometria della sezione e una relazione adeguata tra velocità superficiale e velocità media.

Il sensore può quindi essere abbinato a uno strumento di misura del livello e a un data logger per realizzare una soluzione di misura della portata senza contatto.

La corretta definizione della sezione e dei parametri idraulici è necessaria per ottenere una stima rappresentativa della portata.

Campo di misura e prestazioni

Il sensore opera in banda K, nell’intervallo 24,075–24,175 GHz. Il campo di misura della velocità è compreso tra 0,02 e 15 m/s, con risoluzione di 0,001 m/s e accuratezza dichiarata di ±1%.

La frequenza di campionamento è di 10 misure al secondo e la distanza massima indicata dalla superficie dell’acqua è di 20 metri, da verificare in funzione delle condizioni effettive di installazione.

Installazione e compensazione dell’angolo

Il sistema dispone di compensazione automatica dell’angolo di installazione, utilizzata per correggere la misura in funzione dell’inclinazione del sensore.

Il montaggio deve garantire un orientamento corretto rispetto al flusso e una visuale libera verso la zona di misura. La configurazione e la diagnostica vengono eseguite mediante software dedicato.

Comunicazione Modbus RTU e uscita 4–20 mA

I1-VELOCITY RADAR dispone di interfacce RS485 e RS232, con protocollo Modbus RTU, oltre a un’uscita analogica 4–20 mA programmabile.

Le connessioni permettono l’integrazione con data logger, PLC, sistemi SCADA e apparati di telecontrollo compatibili. L’interfaccia SDI-12 è disponibile come opzione.

Protezione per installazioni esterne

Il sensore richiede un’alimentazione compresa tra 9 e 27 VDC e presenta grado di protezione IP68, risultando adatto a installazioni esterne e stazioni di monitoraggio permanenti.

La temperatura di esercizio è compresa tra −40 °C e +85 °C. Le dimensioni indicate sono 110 × 90 × 50 mm.

Richiedi una soluzione di monitoraggio radar

Contatta Tecnopenta per definire una soluzione di monitoraggio radar della velocità superficiale e della portata adatta al tuo corso d’acqua. Per la configurazione sono utili le caratteristiche della sezione, i livelli minimo e massimo, le velocità attese e la posizione disponibile per il montaggio.
